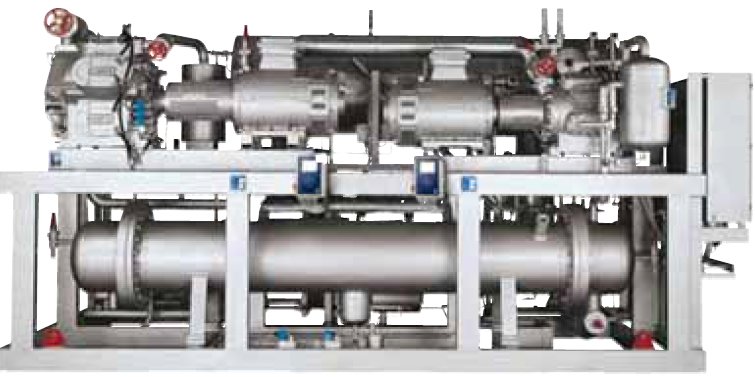

Компактные агрегатированные холодильные установки на базе поршневых компрессоров, работающие на двуокиси углерода (СО2) и аммиаке (R717). Холодопроизводит
Холодильные каскадные установки серии CAFP объединяют преимущества использования двуокиси углерода (СО2) на стороне низкой температуры и аммиака на стороне высокой температуры.
Работа установок основана на использовании поршневых компрессоров Sabroe, использующих в качестве хладагента двуокись углерода. Использование двуокиси углерода позволяет добиться существенно большей холодопроизводительности по сравнению с использованием в качестве хладагента аммиака. Габариты низкотемпературного компрессора уменьшаются, и установка в целом значительно более компактна, чем стандартные двухступенчатые агрегаты, работающие на аммиаке.
Установка серии CAFP при необходимости может транспортироваться в стандартном 20-футовом контейнере. Благодаря компактности агрегата отсутствует необходимость в специальном машинном отделении. При необходимости установку несложно перевезти на другое место. По сравнению со стандартными двухступенчатыми или одноступенчатыми установками, работающими на аммиаке и оснащенными экономайзером, энергопотребление установок CAFP в диапазоне рабочих температур вплоть до -55 °С будет значительно ниже. Экономия составляет до 15% по сравнению с энергопотреблением двухступенчатых агрегатов, работающих на аммиаке, и до 45% по сравнению с энергопотреблением одноступенчатых агрегатов.
Ассортиментный ряд
6 моделей холодопроизводительностью от 87 до 793 кВт.
Все установки серии CAFP перед отгрузкой проходят эксплуатационные испытания с заправленным хладагентом. По запросу возможно проведение заводских приемочных испытаний.
Стандартное оборудование
•Панель двойного управления с контроллером Unisab III.
•Сепаратор с резервным насосом. Каскадный кожухотрубный охладитель с двойной трубной решеткой для предотвращения смешивания СО2и аммиака.
•Резервная установка с отдельной панелью управления и контуром питания, ограничивающая давление СО2
•Автоматические маслоуловители (установлены в обоих контурах).
•Пластинчатый конденсатор с водяным охлаждением в контуре аммиака.
•Теплоизоляция охлаждаемых узлов.
Дополнительные принадлежности
•Привод с регулируемой скоростью.
•Конденсаторные пластины из титана.
•Сепаратор СО2повышенной производительности, позволяет использовать конденсатор СО2увеличенного объема. Насосы СО2увеличенной производительности.
•Аммиачный конденсатор повышенной производительности, позволяет использовать охлаждающую воду повышенной температуры.
•Паяный кожухотрубный каскадный охладитель.
•Внешний промежуточный контур с охладителем рассола на стороне аммиака каскадного охладителя. Специальное исполнение для эксплуатации с выносным конденсатором.
•Исполнения, использующие фреоны вместо аммиака.
Соответствие стандартам
Все холодильные машины Sabroe полностью соответствуют основным международным нормам проектирования и требованиям основных сертифицирующих организаций. Сертификация соответствия прочим техническим нормам, требованиям местного законодательства и другим регламентам проводится по запросу.

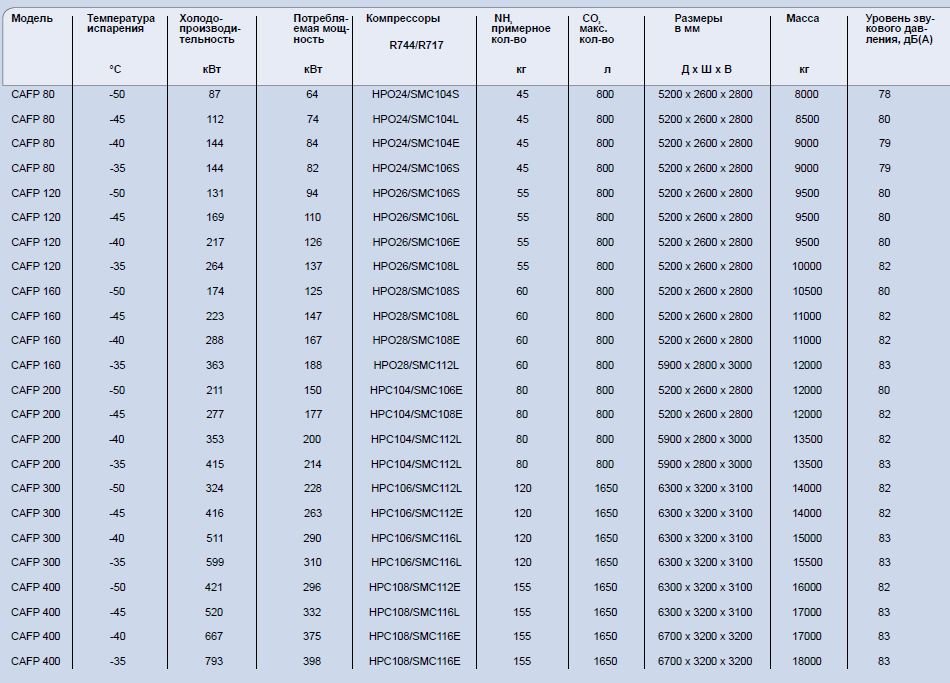

Значения холодопроизводительности указаны для частоты питающей электросети 50 Гц и значений температуры воды на входе/выходе конденсатора +25 °C/+30 °C.
Значения потребляемой мощности указаны только для компрессоров.
Указаны приблизительные значения сухой массы установки.
Уровни звукового давления измерены в безэховой камере. Уровни шума измерены на расстоянии 1 м от агрегата в соответствии с требованиями ISO 9614-2.
